УМЗЧ на STK402-90

Привет всем! Предлагаю вариант простенького но очень качественного УМЗЧ на известной микросхеме фирмы SANYO STK402-090. Один экземпляр которой случайно попал в авто мои руки. Схема включает в себя сам усилитель, защиту акустических систем и схему управления охлаждением радиатора. Усилитель развивает выходную мощность 2х50Вт на нагрузке 6Ом. Напряжение питания +/-25-40В.

Входные сигналы поступают с предварительного усилителя (в моём устройстве это блок регулировок на LM1036N) на рызъёмы JP1, JP2. Реле KL101 выходное реле защиты от постоянного напряжения. Эта защита так же препятствует прохождению щелчков в динамиках при переходном процессе при включении и отключении питания. При включении питания задержка 2-3 секунды происходит из за заряда С104 через R105. При отключении работают цепи выделенные красной рамкой. Необходимость применения этих цепей в том случае если защита и УМЗЧ питаются от одного источника. Тогда наличие конденсаторов фильтра большой ёмкости, при отключении питания будут удерживать реле KL101 и переходный процесс будет слышен в динамиках. Если защита питается от отдельного блока питания, то цепи выделенные рамкой можно не использовать. Ёмкость фильтра в цепи питания защиты подбирается так, чтобы реле KL101 успело отключится быстрее чем разрядяся конденсаторы фильтра питания УМЗЧ. На микросхеме IC201 и транзисторе VT201 собрана схема управления вентиляторами охлаждения. Применение мощного транзистора обусловлено авто усилитель на stk402-070 своими руками их большим количеством в наличии. При необходимости можно применить другие транзисторы например КТ972, в этом случае резисторы R205-10К, R206-2,2К. Вентиляторы от блока питания АТХ подключаются к разъёмам JP201, JP202. Для исключения помех эта схема запитана от отдельного источника питания, гальванически несвязанного с питанием усилителя. Вот печатная плата усилителя в двух вариантах. Во втором отсутствуют элементы обведённые красной рамкой.

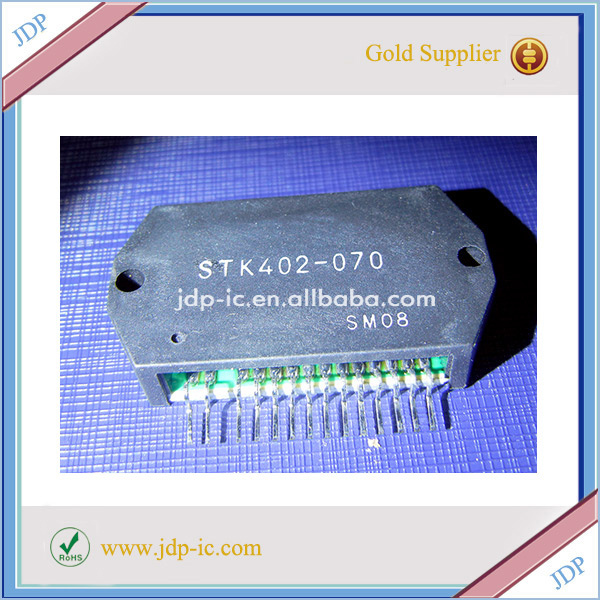

Теперь о деталях и наладке. В настройке нуждается только схема управления вентиляторами охлаждения радиатора. Желаемую температуру включения вентиляторов устанавливают подбором резистора R203. Электролитические конденсаторы в УМЗЧ не ниже 50В, в схемах защиты С101, С102, С104 35В С203 25В. Катушки индуктивности намотаны на оправке диаметром 3мм длинна намотки 10мм провод 0,8мм в три слоя. Электромагнитное реле FINDER type 40.52 24VDC или другое фирмы OMRON например. Вместо микросхемы UA741CN можно применить КР140УД708. Терморезистор от блока питания АТХ с отрицательным ТКС. Вместо микросхемы STK402-090 можно применить STK402-070, STK402-120, STK402-100. Их параметры найдёте в прилагаемом даташите.



На фото плата усилителя в сборе. Резисторы R3, R14 не применялись. В схеме защиты не установлены элементы обведённые красной рамкой. Терморезистор прижат к радиатору отрезком текстолита через теплопроводную пасту КПТ-8. И последнее. Усилитель к сожалению не имеет защиты от КЗ в нагрузке и перегрузки. Поэтому при эксплуатации нужно быть предельно аккурутным, исключить замыкание в цепях громкоговорителей. Усилитель расчитан на работу с АС 6Ом, но использование АС на 4Ом вполне возможна. В этом случае питание можно снизить до +/- 35В. Блок питания выложу в следующей статье. Удачи!


Файлы:
datasheet stk402-090
