Как сделать фаркоп своими руками

Владельцы прицепов любого типа вынуждены решать проблему прикрепления самого прицепа к автомобилю. Для этого используется тягово-сцепное устройство именуемое фаркопом. Это приспособление состоит всего из двух элементов: крюка и каркаса, с помощью которого он крепится к раме автомобиля или кузову.

В продаже имеются готовые модели фаркопов с учётом конструкции конкретного автомобиля. В некоторых случаях стоимость готового изделия достигает сотен фаркоп долларов, да и не всегда они естьв наличии. Учитывая это, а также простоту устройства, можно изготовить его своими руками с помощью минимального набора инструментов и материалов.

Подготовительный этап

Стальной шар для фаркопа

Стальной шар для фаркопа

Необходимо продумать конструкцию крепления крюка, выбрать тип крепления – болтовое или сварное. Важно также учесть массу перевозимого груза в прицепе. Нужно учитывать вертикальное и горизонтальное усилия, которые будет испытывать крюк и рама конструкции. В идеальном случае тяговое усилие должно превышать вес прицепа на 15-20 %, в противном случае он просто сорвётся при движении. Вес прицепа учитывается исходя из условия максимального загружения.

Понадобятся такие материалы и инструменты:

1. Болгарка.

2. Дрель.

3. Сварочный аппарат.

4. Лист стали (не менее 8 мм толщиной, лучше больше).

5. Труба квадратного поперечного сечения, (длина сильно зависит от предполагаемой конструкции, но в среднем 2-х метров должно хватить).

6. Стальной шар с проушинами. Его можно купить в автомагазине, выточить на токарном станке или попробовать использовать шаровой наконечник от грузового автомобиля).

7. Наждачная бумага, напильники, грунтовка и краска для металла.

Создание каркаса и крепление к раме автомобиля

Крепление крюка фаркопа для небольших нагрузок

Крепление пластины с отверстием для шара

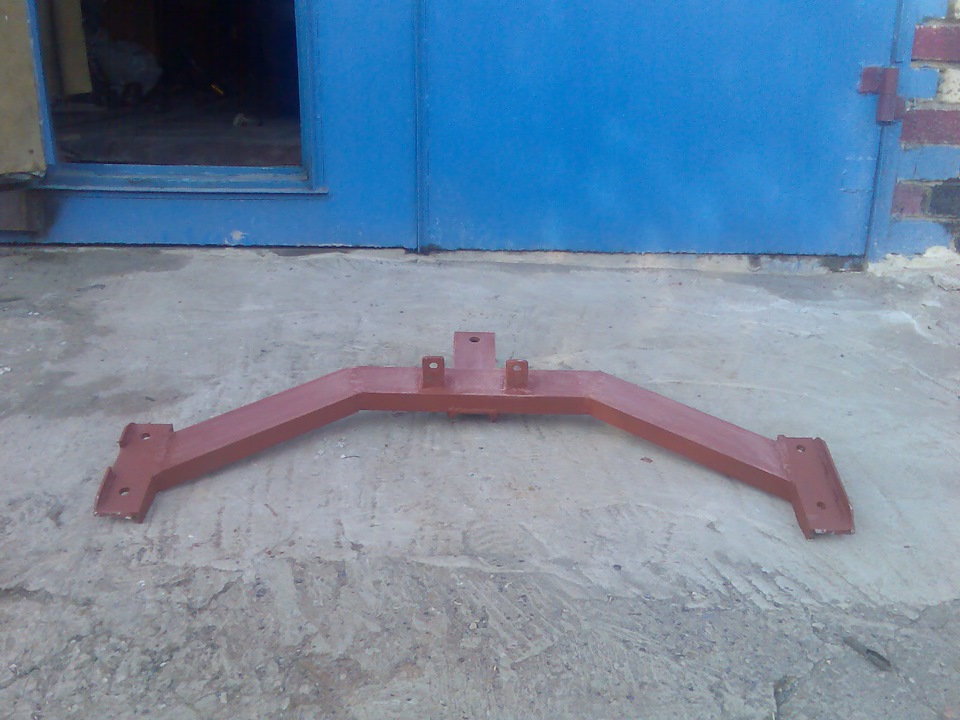

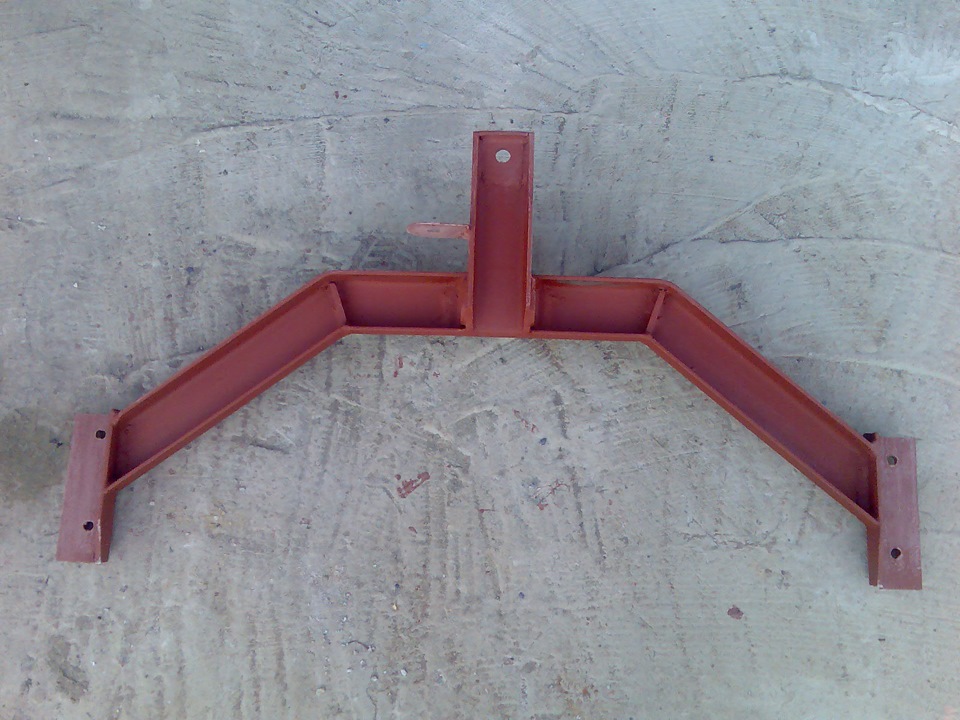

Самый простой вариант каркаса – поперечная балка, к которой, под углом 90° будет крепиться труба с крюком. По бокам балки привариваются стальные листы, в которых просверливаются отверстия для крепления к раме автомобиля. Заусеницы и наплывы металла снимаются болгаркой со шлифовочным кругом и крупнозернистой наждачной бумагой или напильником.

Лонжерон желательно усилить, для этого подойдут стальные уголки, крепление можно использовать болтовое. После сварки и усиления конструкцию можно красить, предварительно выполнив грунтовку.

Крепление крюка фаркопа

Крепление крюка фаркопа к торцу трубы. Для усиления приварен стальной уголок

Установка каркаса индивидуальна, но можно выделить несколько общих моментов:

1. Работу лучше выполнять в смотровой яме или с помощью подъёмника.

2. Перед началом работ нужно обесточить автомобиль.

3. Из багажника удалить не только весь груз, но и обивку.

4. Примерить каркас, наметить отверстия.

5. Просверлить намеченные отверстия дрелью, зачистить края от заусениц и установить конструкцию. Крепление лучше выполнять к раме автомобиля, а не к корпусу. Это позволит распределять нагрузку более равномерно, корпус, к тому же, обладает меньшей прочностью.

Проводка

Разъём для быстрого-подключения проводов прицепа

Разъём для быстрого-подключения проводов прицепа

Для безопасного использования прицепа на дорогах общего пользования в любое время суток необходимо обеспечить работу габаритных огней. Для питания элементов освещения, тормозной системы используется 4-7 жильный пучок проводов. Самые маленькие прицепы (и почти все самодельные) довольствуются 4-жильным пучком. Этого достаточно для работы габаритных огней и поворотников. Для работы ещё и тормозной системы используется 5,6,7-жильный пучок.

Если производитель не предусмотрел отдельного разъёма для питания прицепа, то для этого можно воспользоваться жгутом проводов, подающих питание на задние огни.

Для доступа к проводке, возможно, придётся снять задние фары. Перед выполнением работ желательно сделать схему проводки, поочерёдно включая поворотники, габаритные огни и с помощью вольтметра отметить на какие провода подаётся напряжение. После маркировки можно приступать к подключению питания прицепа.

Отдельно нужно проверить качество заземления. Это самая распространённая причина проблем в работе освещения прицепа. Даже, если показания вольтметра говорят о том, что напряжение в системе есть, плохое заземление нарушит работу габаритных огней. Проявляется это нарушение в мерцании фар при движении или их периодическом отключении. Заземление выполняется на корпус автомобиля или на металлическую раму самого прицепа. Жгут проводов прицепа можно подключать вручную, с помощью изоленты или использовать специальный разъём быстрого подключения.

Заключение

Даже небольшой просчёт в геометрии самодельного тягово-сцепного устройства, некачественная сварка, малая толщина металлических элементов может уменьшить его прочностные характеристики. Поэтому при использовании прицепа, тем более с самодельным фаркопом, нужно соблюдать элементарные правила: не перегружать прицеп, придерживаться умеренного стиля вождения, правильно подсоединять прицеп к автомобилю.

Видео-инструкция по установке фаркопа своими руками
