Как самому сделать пауэр банк

Добавлено: 15.08.2017, 05:08 / Просмотров: 74343


Сегодня устройства типа Power bank (автономное зарядное устройство) прочно вошли в нашу повседневную жизнь. Они значительно облегчают использование всевозможных современных энергоемких гаджетов, таких как планшеты и смартфоны, так как позволяют быстро подзарядиться практически в любых условиях, когда вы находитесь вдали от розетки.
У самых простых Power bank имеется только один тип выхода- USB, который является наиболее популярным. В более продвинутых зарядных устройствах можно найти выходы с напряжением, ставшим стандартным напряжением питания для низковольтных устройств,- 12В. Это значительно расширяет область применения таких Power bank`ов, так как от 12В работает практически любая автомобильная электроника и множество других электрических потребителей. А при использовании инвертора можно получить и 220В при желании.
Краеугольным камнем в таких Power bank`ах становится вопрос емкости. Применение современных высокоёмких Li-ion аккумуляторов позволяет создать в компактном размере источник питания достаточной емкости для того, чтобы запитать какое-либо 12 вольтовое устройство в течении нескольких часов.
К сожалению, производители зачастую экономят именно на качестве встраиваемых литиевых элементов питания для уменьшения общей стоимости зарядного устройства, что негативно сказывается на времени работы Power bank. Поэтому мы хотим рассказать вам как самому изготовить Power Bank используя комплект, состоящий из многофункционального DC-DC преобразователя, платы защиты и корпуса и высококачественные литиевые аккумуляторы распространенного типоразмера 18650.
Нам понадобятся:
Комплект для сборки Power Bank модели HCX-284 состоящий из непосредственно многофункционального DC-DC преобразователя, платы защиты (PCM) для Li-ion аккумуляторов и металлического корпуса для 4ех Li-Ion аккумуляторов 18650. В качестве литиевых элементов возьмем 4 Li-ion аккумулятора Panasonic модели NCR18650B 3,6В емкостью 3400мАч


Преобразователь HCX-284 имеет стабилизированный 12В выход с максимальным током нагрузки 4А и 5ти вольтовый USB разъем с максимальным током 1А. В качестве зарядки для нашего Power Bank можно использовать любой 12В блок питания с штыревым разъемом размера 5,5 х 2,5 мм и максимальным током не менее 1,5А. Можно, конечно, использовать и менее мощный блок питания, но процесс заряда в этом случае может занять достаточно продолжительное время.

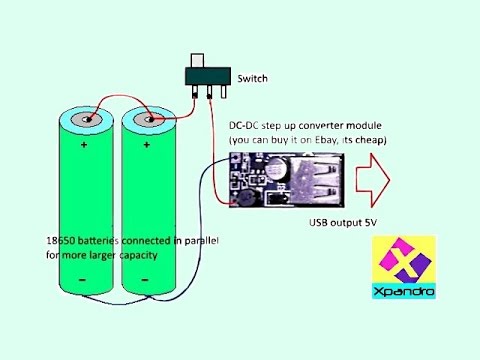

Принцип работы нашего Power Bank следующий:
С аккумуляторной сборки из 4ех последовательно-соединенных (4S) Li-Ion аккумуляторов мы получаем номинальное напряжение 14,8В. Точнее, это напряжение, в процессе работы, будет меняться от 16,8В (полностью заряженная батарея) до 12В (полностью разряженная). Непосредственно к аккумуляторам подключается плата защиты PCM. Она будет контролировать эти верхние и нижние напряжения, не позволяя им выйти за крайние значения и оберегая литиевые ячейки от перезаряда и переразряда.
С платы защиты напряжение подается на вход понижающего DC-DC преобразователя, который и превращает наши 16,8 - 12В с аккумуляторов в стабилизированные 12В и 5В на соответствующих разъемах.
При зарядке аккумуляторов 12 вольт с входа "DC In" стабилизатора преобразуются в 16,8В необходимые для заряда 4S Li-Ion аккумуляторной батареи. Максимальный ток, подающийся на аккумуляторы, составляет 1А и не зависит от мощности вашего блока питания. Это позволяет использовать в комплекте с HCX-284 литиевые аккумуляторы с минимальной емкостью около 2000мач, у которых ток заряда не должен превышать половины значения от емкости, т.е. примерно 1А.
Процесс сборки:
1. Склеиваем при помощи термоклея батарею из четырех Li-Ion аккумуляторов Panasonic модели NCR18650B.


Термоклей лучше использовать с низкой температурой плавления для исключения локального перегрева аккумуляторов. Обращаем внимание на качество клеевых швов- они не должны выступать за габариты батареи иначе она просто не влезет в корпус.


2. Мы используем специальные электрические изоляторы для исключения контакта никелевой сварочной ленты и корпуса аккумуляторов.


3. Свариваем Li-Ion ячейки в 4S батарею при помощи никелевой ленты 5х0,127мм и сварочного станка для контактной сварки. Паять Li-Ion аккумуляторы не рекомендуется из-за того, что они боятся перегрева, что может сильно уменьшить их ресурс. Так как токи в нашей батареи будут в пределах 3-4 ампер такой толщины ленты будет более чем достаточно.


Сразу формируем выводы всех напряжений для последующей пайки проводами к контрольным контактам на плате PCM.



4. Устанавливаем PCM на батарею. Силовые контакты формируем используя только ленту. Это более надежно и компактнее. Контрольные напряжения подключаем к плате проводами самого минимального сечения. Мы применили МГШВ 0,2мм, но можно использовать провод и, к примеру, МГТФ 0,14мм.



Подключать контакты контроллера как самому сделать пауэр банк надо в последовательности от "минимального" к "максимальному", т.е сначала "B-", затем +3,7В, 7,4В, 11,1В и последним "В+"
5. Выводы с PCM делаем проводом ПУГВ 0,5мм. Длина выводов должна быть не более 2 см. Закрываем торцы батареи изоляционным картоном и упаковываем аккумуляторы в тонкую термоусадочную пленку.


На этом этапе у нас получилась защищенная батарея, которую можно использовать без опаски перезарядить или переразрядить. Но на выходах, пока, мы имеем нестабилизированное напряжение, которое будет меняться в процессе разряда от 16,8В до 12В.
6. Подключаем батарею к плате стабилизатора. Для этого подсоединяем черный "минусовой" провод к контакту "P-", а красный "плюсовой" провод к контакту "P+" При этом, стабилизатор однократно моргнёт всеми тремя светодиодами.




7. Устанавливаем батарею с припаянным стабилизатором в корпус. Начинаем установку именно с батареи, затем стабилизатор. Плата стабилизатора устанавливается в специальные пазы корпуса.

8. Закрываем торцы корпуса специальными заглушками, идущими в комплекте и наклеиваем декоративные наклейки.



Все. Наш собственноручно изготовленный PowerBank готов. Проверяем работу, нажимая на единственную кнопочку, которая, при неподключенных разъемах, включает индикацию уровня заряда, которая показывает, что сейчас наши аккумуляторы полностью заряжены.

При использовании Power Bank HCX-284 надо учитывать один нюанс: выход 12В осуществлен при помощи розетки для штыревого разъема питания размером 4х1,7мм. Надо отметить, что такой типоразмер является малораспространенным и в свободной продаже его найти проблематично. Именно поэтому мы прилагаем провод с припаянным штыревым разъемом в комплект к набору HCX-284.


Давайте посчитаем итоговую емкость нашего Power Bank`а:
Мы использовали 4 аккумулятора Panasonic модели NCR18650B 3,6В емкостью 3400мач. Итого мы получаем 3,4А/ч при напряжении 14,8В.
Но у нас на выходе 2 напряжения 5В и 12В. Также надо учитывать, что КПД преобразователя составляет около 90%.
Соответственно, при 5В емкость нашего аккумулятора составит ((14,83,4)0,9)/5 = 9,05Ач Это означает, что при пяти-вольтовой нагрузке током 1А наш Power Bank проработает около 9 часов!
При 12В емкость составит: ((14,83,4)0,9)/12 банк = 3,77Ач
Вот, в принципе, и весь процесс. По времени, при наличии опыта и инструмента, он занимает около 1 часа.
Если вы не уверенны в своих силах, мы можем собрать для вас Power Bank с использованием любых Li-Ion аккумуляторов, присутствующих в нашем каталоге.
В нашем магазине есть уже собранные, готовые к использованию Power Bank`и на основе набора H284.
Удачи.
