Основные характеристики автоматических выключателей

Давно хотел написать заметочку о правильном выборе номинала автомата и кратенькое пояснение о том, откуда у нас, адских злобных электриков, получается так, что на кабель в 2,5 кв.мм, который тащит через себя очень грубо 25А, ставится автоматический выключатель (автомат) всего лишь на 16А, а не на те же 25. Ну и ещё развеять миф о том, что автомат отключается ровно при том токе, который на нём написан. Когда-то я тоже так считал, но это было давно и не правда.

Внимание 1. Значение «10А тока на один квадратный миллиметр сечения» взято мной из одного из справочников 1990х годов. Его можно использовать как усреднённое из таблиц в ПУЭ. Если сверять инфу по таблицам из ПУЭ, то мои расчёты отличаются на 1-3 ампера. Ну а так как автоматы и кабели мы выбираем с запасом, то лучше всё округлить и перебдеть.

Я думал, что есть какие-то специальные таблицы, доступные только избранным, что это всё мега-сложно и ужасно, а потом оказалось, что надо всего лишь открыть каталог, например, ABB

А в каталоге нас ждут вот такие интересные странички. Я их выдернул из PDFника и выложил на всеобщее обозрение. Даю небольшими картинками с активной ссылкой под ними. По ссылке можно сослаться на какой-нибудь форум или скачать себе, чтобы потыкать в нос электрику.

Во-первых, самая основная страница каталога, где описаны самые важные параметры, определяющие время и токи срабатывания автомата (объяснения будут позже).

Характеристики срабатывания автоматических выключателей
(http://cs-cs.net/wp-uploads/2011/09/ABB1_Page_02.jpg)

Во-вторых интересными мне показались поправки на температуру и количество устройств, стоящих рядом. Интересными, потому что некоторые товарищи с некоторых, кхм, офисов летом звонят и говорят: «А ты знаешь, у нас тут что-то автоматы стали отключаться. Наверное поломались. Надо заменить». Разводка не моя, я ничего там не делал, но знаю что линии у них перегружены, автоматы тёплые, а жара только добавляет вкусностей.

Поправки к характеристикам автоматов от окружающей температуры
(http://cs-cs.net/wp-uploads/2011/09/ABB1_Page_44.jpg)

И поправка на количество устройств:

Поправки к характеристикам автоматов от количества соседних устройств
(http://cs-cs.net/wp-uploads/2011/09/ABB1_Page_45.jpg)

Так вот, начнём разбираться. Первое и самое главное. АВТОМАТ ЗАЩИЩАЕТ НЕ НАГРУЗКУ (от замыканий или ещё чего). АВТОМАТ ЗАЩИЩАЕТ ПИТАЮЩУЮ ЛИНИЮ (КАБЕЛЬ)! Это необходимо отложить себе в мозг! Автомату наплевать на то, что там после кабеля. Его задача — спасти кабель от перегрузки, перегрева и пожара. Поэтому правильный выбор номиналов и параметров кабеля, автомата и розеток должен быть в следующей последовательности:

  1. Смотрим на нагрузки, которые нам надо питать. Сколько они потребляют по мощности, и следовательно ток какой величины будет течь через их питающую линию. Для пересчёта тока в мощность можно использовать самую обычную формулу: P=UI, где P — мощность, U — напряжение сети (220 вольт в случае квартиры), а I — ток. То-есть, для тока будет так: I = P/U. На самом деле данная формула справедлива только для резистивных нагрузок типа обычных лампочек, нагревателей, чайников. Но для нашего случая можно оооочень прикидочно использовать её и с другими устройствами.
  2. хрущевках

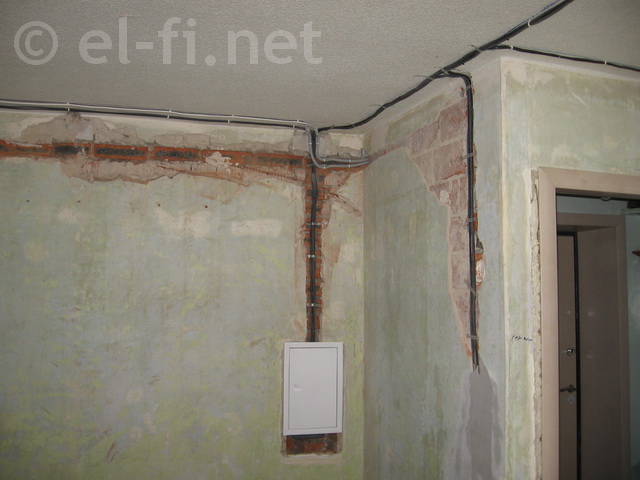

  3. Чтобы питать нашу нагрузку, нам нужна кабельная линия (кусок кабеля). Какой именно? Смотрим на общий суммарный ток, который нам требуется и выбираем необходимый кабель по сечению (как найду нормальную таблицу — выложу). Для открытой прокладки можно очень условно прикинуть что 1 кв.мм кабеля = 10А. Для скрытой я «на века и с запасом» считаю как 8А/кв.мм. Смотрим сечение и округляем его в сторону ближайшего из стандартного ряда: 1,5; 2,5; 4; 6; 10.
  4. Автомат выбираем так, чтобы он отключился раньше, чем нашему кабелю настанет кирдык. То-есть, смотрим при каких токах автомат будет отключаться, и смотрим максимальный ток через наш кабель. Если кабель не катит — берём на сечение больше  пересчитываем.

Второе. Посмотрим внимательно на автомат. Автомат состоит из двух расцепителей. Теплового и электромагнитного. Тепловой расцепитель — это биметаллическая пластинка, которая разогревается при протекании через неё тока, при сильном перегреве изгибается, освобождает рычажок внутри автомата, и автомат отключается. Задача теплового расцепителя — реагировать медленно и защищать линию от перегрузок. Он будет срабатывать как раз тогда, когда вы наподключаете пяток нагревателей и десяток чайников. В этом случае через кабель потечёт слишком большой (для него) ток, и он может загореться. Вот в этом случае тепловой расцепитель «выжидает» некоторое время (а вдруг перегрузка кратковременная) и отключает линию, спасая её.

Электромагнитный расцепитель предназначен для защиты от короткого замыкания. В этом случае ток в линии будет очень большим по сравнению с обычной перегрузкой (в десятки раз), и линию надо отключить мгновенно. Для этого используется обычный электромагнит: катушка с проволокой и сердечник, который опять же приводит в действие механизм автомата, заставляя его выключиться. Пошёл огромный ток — электромагнит втянулся, отрубил линию.

А вот дальше начинаются интересности. Я в описании реле времени и инерционности защиты говорил о том, что в некоторых случаях кратковременный выход параметра за пределы нормы может быть не особо критичным, и защита в этом случае не должна срабатывать слишком паранойно. Это правило относится и к автоматам. Оказывается, что когда вы включаете какой-нибудь мотор, например пылесоса или дачного насоса, в линии происходит довольно большой бросок тока, опять же в несколько раз превышающий нормальный. Конечно же, по логике работы, автомат должен отключиться. Ну например мотор в рабочем режиме потребляет 5А, а в пусковом — 12. Автомат например стоит на 10А, и от 12ти он должен вырубиться. Что делать? Поставить автомат на 16? Но тогда случись что — заклинило мотор, замкнуло кабель — фиг его знает, отключится он или нет. А меньший — конечно защитит линию, но будет срабатывать от каждого чиха.

Вот чтобы с этим не париться, умные люди придумали такую вещь как «характеристика автомата«. Правильно оно зовётся «Время-токовая характеристика«, но на жаргоне обычно просто характеристикой или категорией отключения. Обозначается она той самой неприметной буковкой перед номиналом автомата, на которую обычно все плевать хотели :) Бывает B, C, D и для особых извращений — K и Z. Эта характеристика показывает ток и время, при которых будет срабатывать электромагнитный расцепитель автомата. Вот три основных:

  • B: 3-5 номинала
  • C: 5-10 номиналов
  • D:  10-20 номиналов

Характеристика B самая чувствительная и показана к применению в квартирах и жилых зданиях, где нагрузки больше активные, а какие-нибудь мощные двигатели включаются редко. Характеристика C — самая распространённая (поэтому тоже катит, хе-хе, под жилые здания), и годится для общих случаев. А характеристика D как раз заточена под питание каких-нибудь злобных станков, больших моторов и прочих устройств, где могут быть большие перегрузки при их включении.

Так вот оказывается, что для нашего родного автомата в C16 диапазон токов, при котором он отключается мгновенно ( 0,1 секунды) будет 80-160 А. Вот так-то! А вы его вешать на хилый кабель? Ну, кабель тоже не дурак и кратковременные перегрузки может выдержать.

Но займёмся более интересным тепловым расцепителем. Как мы помним, он предназначен для защиты линии от длительных перегрузок. То-есть, автомат не обязан отключаться сразу, и вот в этом случае время его НЕотключения может составлять какой-нибудь ЧАС, а то и больше. Заценим каталог, опять же для C16. Кстати, для всех характеристик B, C, D параметры одинаковы, поэтому я дам списочек для распространённых номиналов автоматов.

Время отключения БОЛЕЕ ЧАСА:

  • 6А: 6,78А
  • 10А: 11,3А
  • 16А: 18,08А
  • 25А: 28,25А

А теперь время отключения МЕНЕЕ ЧАСА (но не значит что не именно час):

  • 6А: 8,7А
  • 10А: 14,5А
  • 16А: 23,2А
  • 25А: 36,25А

Так вот отключение в течение часа означает в самом худшем варианте то, что автомат будет греться целый час, держать ток 23А (для номинала в 16А) и только потом отключится. Родимый и ненавистный (задолбался его на розетках видеть!) номинал в 25А привожу специально чтобы поржать на тему того, что перед его отключением ваш кабель в 2.5 кв.мм выгорит нахрен. Вот про это западло все обычно забывают, а именно оно и определяет требуемое сечение кабеля. Потому что кабель должен держать вышеозначенный ток целый час.

Давайте посчитаем, ради интереса. Берём автомат на 16А и кабель в 2,5 кв.мм. Для этого кабеля, положим, максимальный длительный ток будет 2,510 = 25А. При этом он довольно ощутимо нагреется. А длительный ток для прокладки в стене будет 2,58 = 20А. Это если кабель плохо охлаждается, лежит за какой-нибудь вагонкой в деревянном доме. Посчитаем, так сказать, самый худший случай. Смотрим ещё раз на автомат: более часа автомат на 16А держит ток в 18А, а менее часа — 23А. Самый хреновый вариант — более часа, 18А. Самый хилый ток у кабеля — 20А. 20>18, значит кабель использовать можно. Ну а более простое объяснение для клиентов в танке обычно такое: «А вот видите у вас на розетке написано 16А? Вот значит автомат тоже надо на 16А». И это действительно так! А что наш родимый номинал 25А, который все так обожают ставить в том случае, если 16А маловато и он почему-то (вот гад такой!) выбивает? А там ток неотключения более часа — 28А. Это означает, что пока автомат соизволит отключиться, ваш кабель будет сам хорошей такой печкой.

Попробуем проверить вторую обоснованную хрень, о том что на кабель в 1.5 кв.мм автомат должен быть не более 10А. 1.5 кв. мм это или 15А или 12. У автомата на 10А токи 11 или 14А. Даже смотреть не надо — прокатываем. А если учесть, что сейчас есть или нанокабели, или наоборот кабели с сильно заниженным сечением, то я строго настаиваю на следующем:

  • Для кабеля на 1,5 кв.мм автомат не более 10А
  • Для кабеля на 2,5 кв.мм автомат не более 16А

Можно попробовать просчитать другие кабели. У меня получалось дальше по возрастающей. Что на 4 кв.мм надо 25А, а на 6 — 32. На практике получается так, что в силу инерционности теплового расцепителя автомата при полностью загруженной линии в C16 на все её 16А можно будет ещё за 5 минут успеть чайник вскипятить и ничего не отключится.

Теперь понятно, почему у меня волосы встают дыбом во всех местах тела, когда я вижу какой-нибудь щиток с подписью «розетки комнаты» и номиналом в C25? Ну а если у вас ещё и летняя жара, то оказывается что при 50 градусах жары автомат в 16А превратится в 14,1 А. Вот такая вот занимательная арифметика!

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию), то пишите мне на почту или звоните на +7-926-286-97-35. Отзываюсь на имя "Электрошаман".
Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.


Источник: http://cs-cs.net/avtomaty-ne-vsyo-tak-prosto-no-interesno-vybor-nominala-avtomata
