Милицейская сирена своими руками

Полицейская «крякалка» своими руками на PIC контроллере

Для озвучивания детских игрушек, мотоциклов и машин на аккумуляторах предлагаю вам сделать простую схему звукового устройства, имитирующего сигнал «Милицейской сирены».

Устройство сделано на программируемом микроконтроллере PIC16F628.

Схема имеет две различные сирены и «Крякалку».

Принципиальная схема сирены с усилителем мощности



Печатная плата сирены с УМ

sirena_007

Как пользоваться сиреной?

При нажатии кнопки «Крякалка» включается одноразовая имитация «Милицейской крякалки». При нажатии кнопки «Cтарт» включается «Сирена № 1», при повторном нажатии включается «Сирена № 2». Есть еще эффект имитирующий окончание звучания первой сирены, чтобы включить этот эффект нажмите кнопку «Конец». Чтобы остановить воспроизведение звукового эффекта нажмите кнопку «Стоп». Эта схема проста в сборке и не требует настройки.

«УМ» – Усилитель мощности, схема выше. Данная схема собрана на печатной плате, также на печатной плате есть простой стабилизатор для питания микроконтроллера.

Кнопки для данного устройства были взяты от панели старой автомагнитолы, но также можно использовать простые тактовые кнопки.

Так же вам понадобится программатор для PIC, например,
Программатор ExtraCheap

Милицейская сирена своими руками

sirena_5

В интернете много различных схем программаторов, но большинство из них очень сложные и редко когда можно увидеть фотографии, что бы подтверждало его работоспособность.

Но нужный программатор по многим запросам всё же был найден.

Для передачи данных используется COM порт. Схема питается от 5 вольт которые можно взять от портов USB или PS/2.

Для работы с программатором рекомендуется использовать программу IC-Prog.

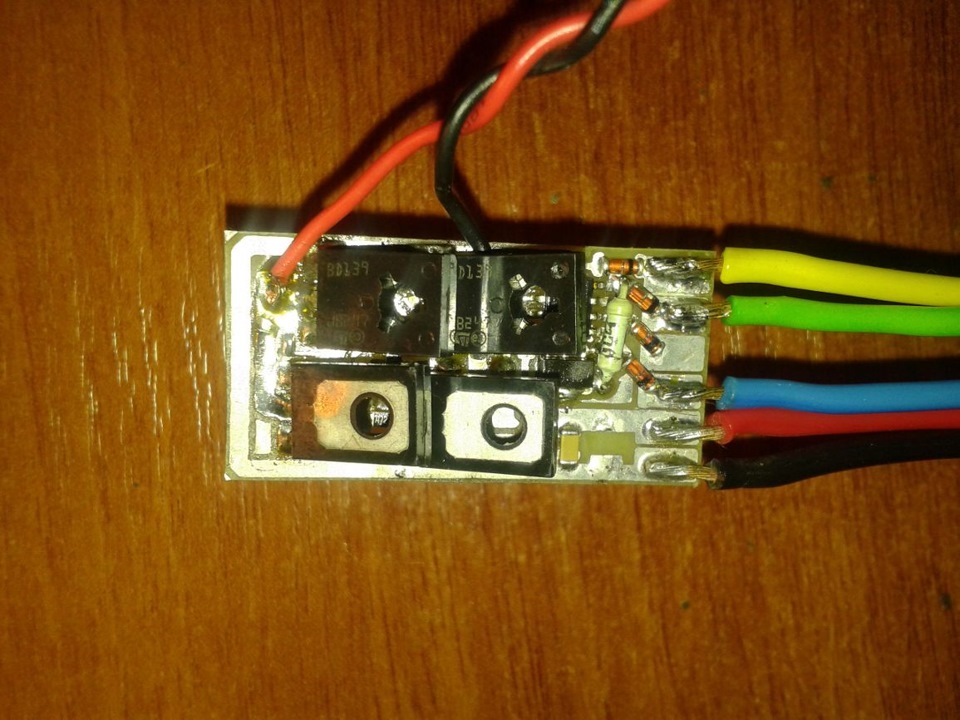

Фото сирены в собранном виде

Милицейская сирена своими руками

sirena_3

sirena_2

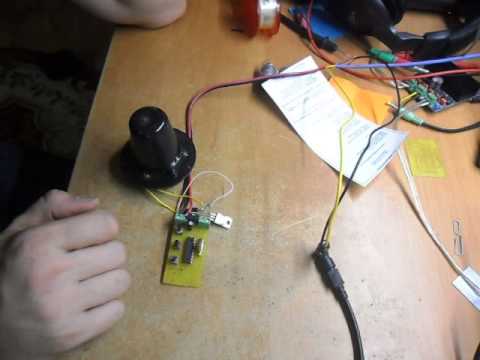

Видео работы сирены

Если есть желание собрать предлагаемую сирену, можете приобрести набор для её сборки с прошитой микросхемой по ссылке: vsmaster.ru

Сергей В. г.Камышин. ( по всем вопросам: )
