Если есть загородный дом, дача, должен быть и колодезный мини-домик. С ним интереснее жить, он делает приусадебный участок симпатичнее, уютней, напоминая о милом глазу деревенском стиле, традиционной деревянной архитектуре, приятной душе и сердцу. Не говоря о том, что домик для колодца служит защитой воды в резервуаре от мусора, мошкары и предохраняет детвору и домашнее зверье от неожиданных опасностей.

Построить такой объект несложно самому – о возможных вариантах и пойдет речь. Их даже называют по-разному: крыша, домик, теремок. Встречается и слегка забытое «оголовок». Рассказ о том, как соорудить ограждающую конструкцию для шахты или скважины, предназначенной для подачи воды через домашнюю насосную станцию, начинается с описания материалов и приспособлений-механизмов, без которых не обойтись.

Если целью стала наиболее простая разновидность – двускатная крыша, понадобится не слишком обширный набор стройсырья, техники и инструментария для работы с древесиной.

Необходимые инструменты:

  • деревообрабатывающий станок (допустима замена дисковой/циркулярной пилой и рубанком);
  • электролобзик;
  • молоток;
  • ножовка по дереву;
  • гвоздодер;
  • отвертка (желательно крестовая);
  • рулетка;
  • маркер/карандаш;
  • лопата;
  • строительный уровень.

Основные и вспомогательные материалы:

  • брус деревянный сечением 50 на 100 (можно и 50 на 50 мм) либо оцилиндрованные бревна;
  • бревно для веретена (ворота);
  • доски (обшить крышу);
  • деревянная фасадная вагонка-сайдинг (или ДСП/ОSВ);
  • покрытие для крыши (рубероид, битум, металлочерепица, профнастил – в зависимости от того, что использовано для загородного дома, стиль которого повторит ваш колодезный «грибок»);
  • стальной прут сечением в 9 см;
  • гвозди, саморезы;
  • антисептик для пропитки дерева;
  • петли и ручка для дверцы.
домик для колодца

Такой чудо-домик в стиле бунгало изготовить будет несложно

Не исключено также, что для возведения домика для колодца своими руками понадобятся металлические втулки, шайбы, уголок, защелка. Плюс морилка – чтобы придать деталям из дерева приличный вид. Понятно, что без цепи и ведра вам не обойтись – если колодец планируется использовать вручную: на случай отключения электричества (когда насос качать воду не сможет).

Для начала неплохо бы представить – пусть и в весьма обобщенном виде, как примерно будет выглядеть наше «колодезно-домовое» устройство. Узнать, как сделать домик для колодца и определиться с наименованиями, назначением основных частей, местом их расположения поможет условный рисунок-схема. Он позволяет рассмотреть наиболее значимые составляющие «скелета» постройки, в число которых традиционно включаются:

  • дверца (реально она расположится не вертикально, а косо – на боковом скате крыши);
  • короб будущего сруба (основания);
  • ручка с дверными (либо калиточными) петлями;
  • установленная по косой стропильная система (6 стропил);
  • веретено-ворот;
  • ручка-рычаг;
  • боковые стойки для ворота.
как построить

Подобная картинка помогает осмыслить принципы обустройства и вычислить размеры «остова» будущего сооружения. В ней, правда, не обозначены ригели (небольшие планки, соединяющие стропильные ноги вверху и обеспечивающие жесткость каркаса), и укосины (подпорки к стойкам внизу), хотя на схеме те и другие присутствуют. Строп (стропил), как правило, устанавливают 6, укосин же в четырех нижних углах понадобится 8 штук – по паре на каждый угол. Ригели прибиваются сразу, тридцатью сантиметрами ниже верхнего края. Нижние скошенные упоры монтируют позже, незадолго до наложения обрешечивающей сетки

Если колодец не был обнесен прежде срубом, начинают строительство закрытой конструкции именно с него – как с будущего основания, имитирующего «стены» домика. Сруб сделать несложно: в самом простом виде его каркас подобен заготовке под ящик. Четыре мощных вертикальных бруса-стойки (длиной в 1 м и толщиной сантиметров в 8) обносят нижней и верхней обвязками из досок 4-5-сантиметровой толщины. Гвозди понадобятся крупные – как минимум в 10 см. Обшить «скелет» лучше сразу, до установки верхней части закрытого деревянного домика-избушки.

Несколько фото домиков для колодца дают понятие о том, как неодинаково могут выглядеть разные воплощения одной и той же идеи:

колодец-грибок

Оголовок, отделанный деревянной «вагонкой», смотрится очень симпатично

колодец-грибок

Самый простой тип колодца-грибка – без сопутствующей отделки сруба

обшивка колодца

Очаровательный домик-игрушку можно соорудить, использовав для обшивки виниловый или металлический сайдинг

Можно обойтись и без сруба вовсе, но зрительно вариант «одежки» над голой шахтовой «ногой» порадует меньше. Описывая  порядок сколачивания стропильных ферм – жесткой заготовки под обрешетку, напомним: для прочности конструкции лучше остановить выбор на доске внушительной толщины – сантиметра в 3 или больше. Длина балок-стропил определяется высотой крыши и обычно составляет около 2 м. На ригель-укосины сгодится доска в 2.5 см толщиной. Элементы обрешетки надо прибивать равномерно. Выступ над стенками составит 10 см. Сверху ляжет рубероид и облюбованный вами кровельный слой. Не забудьте о дверце!

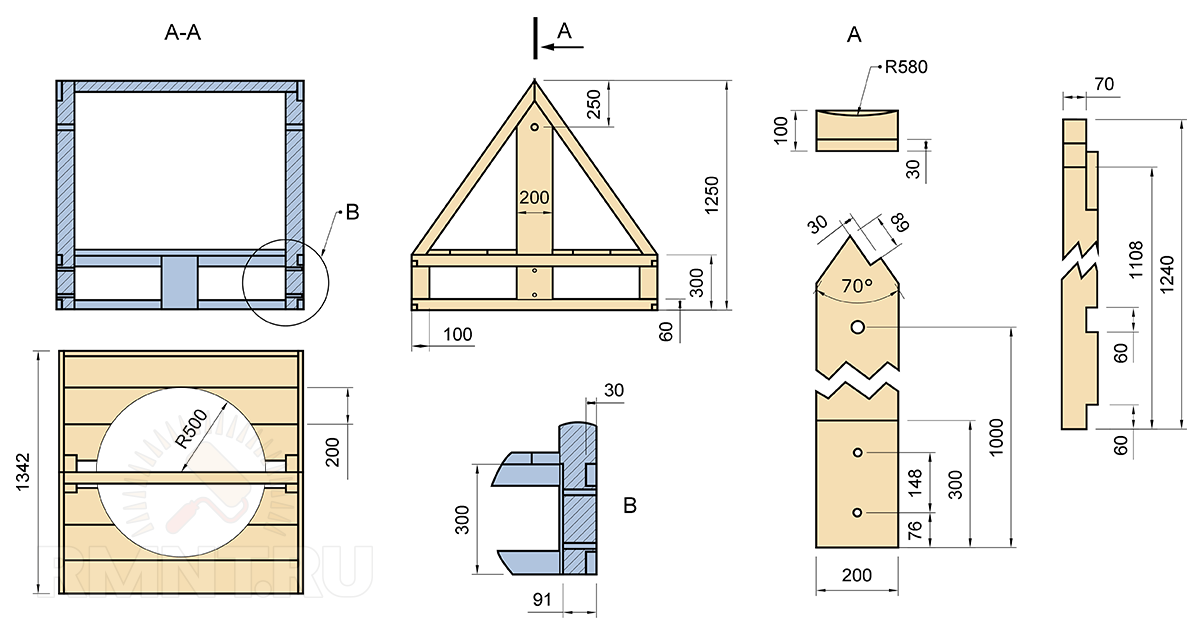

Верхний пояс постройки, представляющей собой закрытую со всех сторон конструкцию, немыслим без дверного проема: надо же иметь доступ к ведру. Даже если теремок возведен в декоративных целях или прикрывает не водоем, а скважину, из которой подается в жилое здание вода, устройство это нуждается в техосмотре, а иногда и в прочистке-ремонте. Так что доступ к шахте (трубе) в любом случае понадобится. Дверь значительно лучше «просматривается» на ином схематическом рисунке, или чертеже домика для колодца – гораздо более подробно представляющем как крышу, так и совмещенное с нею веретено.

Принцип сооружения подобного каркаса не сложнее предыдущего, хотя и отличается от него. Его мы подробно рассматривать не будем, а сосредоточимся на обустройстве «внутренностей» постройки и на «дверном» моменте.

Для веретена используют отрезок бревна. Длина его должна быть такой, чтобы между краем ворота и стойкой оставался зазор в сантиметра два. По центру торцов надо высверлить в древесине отверстия – с каждой стороны, диаметром в 2, а глубиной в 5-6 см. На отверстия лягут толстые пластинки из стали с дырочками в центре (их просверливают заранее). Прикрутить их лучше саморезами. Останется два металлических прута вставить с обеих сторон ворота-бревна. Слева окажется прут длиной до 10 см (сантиметра четыре «выйдут» наружу). Справа – прут-ручка: изогнутый как стартер для грузовика прошлых лет.

После того как в стойках просверлят дыры и вставят втулки, в них можно будет ввести концы ворота. На самом бревне закрепляют цепь – как можно прочнее. Избежать скрипа при проворачивании поможет солидол. Что касается формы-размеров дверцы – здесь требование основное одно: был бы комфортен доступ к цепи с ведром. Потому делают ее размерами 85 на 55, иногда чуть меньше/больше (зависит от формы крыши). Внешне она напоминает щит из сбитых вместе вертикальных досок, с внутренней стороны которого набивают верхний и нижний брусы. Еще один брусок, косой, имеет смысл прибить по диагонали – чтоб избежать перекоса.

Замечательны сказочные домики-теремки-грибки – в классической и оригинальной стилистике, имитирующем деревенское деревянное зодчество. Они удачно получаются у тех, кто готов приложить немалые усилия ради красоты и эстетики. Здесь и избушки на курьих ножках, и сооружения с бревенчатым срубом – из тех, что возводились в русских деревнях умельцами-плотниками, не лишенными творческой фантазии. В большинстве случаев это конструкции с яркой крышей-шляпкой, отделенной от «рубленого» основания. Верхняя часть «покоится» на массивных стойках различной толщины и конфигурации – иногда очень причудливых. Стойки укрепляют подпорками, нередко довольно мощными. Сруб же может быть как четырех-, так и шестигранным.

Построить домик с шестигранным основанием вполне реально, используя картинку-чертеж с указанием размеров деталей.

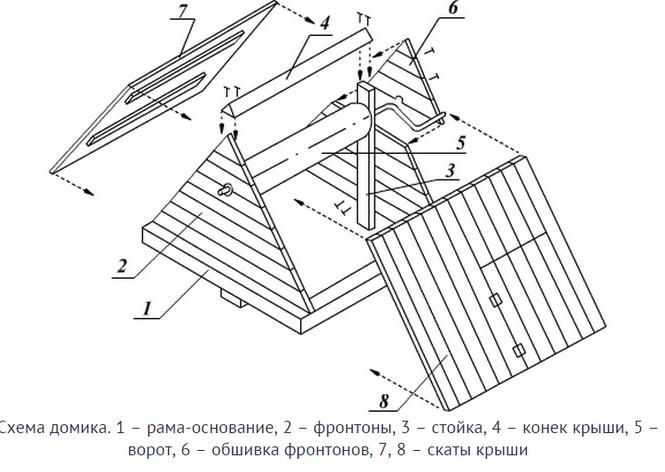

схема домика

Рисунок-схема конфигурации с веретеном и боковой дверью: 1– базовая рама; 2 – боковины; 3 – стойка для ворота; 4 – соединительный конек; 5 – бревно ворота; 6 – обшивка; 7 – внутренний вид ската; 8 – наружный вид ската крыши

Разнообразие декоративным моделям «колодезных жилищ» придают как варьирование формы навесов, присутствие элементов резной отделки, фигурок зверей, птиц, гномиков из дерева и металла, так и умение сочетать цвета и оттенки деталей. Расширяет список творческих приемов и желание «поиграться» с нестандартными колодезный домик своим руками чертежи материалами при оформлении основания, стоек, кровли, дверки, ручки-хваталки и даже тротуарной полосы-обрамления по периметру.

Возможно, подобранная нами галерея снимков «стилизованных» красавцев-домиков позволит «нащупать» подходящий вам по духу дизайнерский проект, который захочется воплотить в жизнь самостоятельно.

из бревен

Самый простой тип колодца-грибка – без сопутствующей отделки сруба

вариант колодца

Дизайнерский вариант с квадратной крышей-зонтиком, напоминающей японскую пагоду, оригинален по-своему

домик колодца

Довольно часто при строительстве домика-теремка дверцу-крышку располагают над срубом

колодец

Западный вариант, с «хорватской» крышей и каменистым срубом, тоже может быть изготовлен своими руками

вариант колодца

Вариантов декоративных колодцев с колесом вместо ручки – множество

ландшафтный дизайн

Научиться соблюдать единство стиля в оформлении ландшафта с «деревенским» колодцем полезно каждому

Если наши технические «подсказки» и приводившиеся здесь картинки помогут вам практически и разбудят скрытую энергию творчества, мы будем по-настоящему рады. Желаем успеха в обустройстве загородного участка, где, надеемся, скоро появится очередной прекрасный проект – колодезной башенки-сторожки из вашей собственной сказки. С неповторимым индивидуальным сюжетом в авторском исполнении.
