Портативный авто кондиционер своими руками

Как сделать самодельный портативный авто кондиционер своими руками.

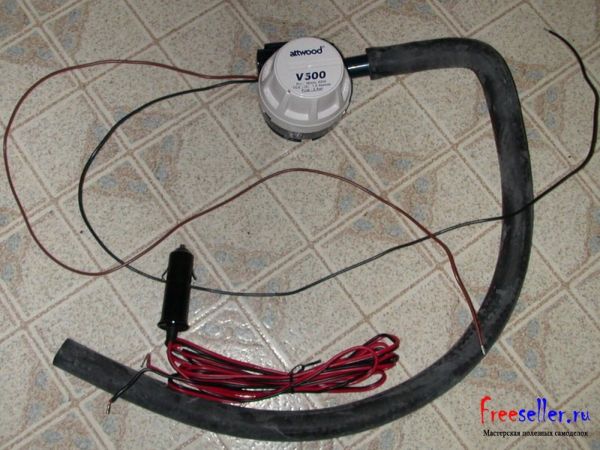

Для изготовления самодельного переносного автомобильно кондиционера потребуется:

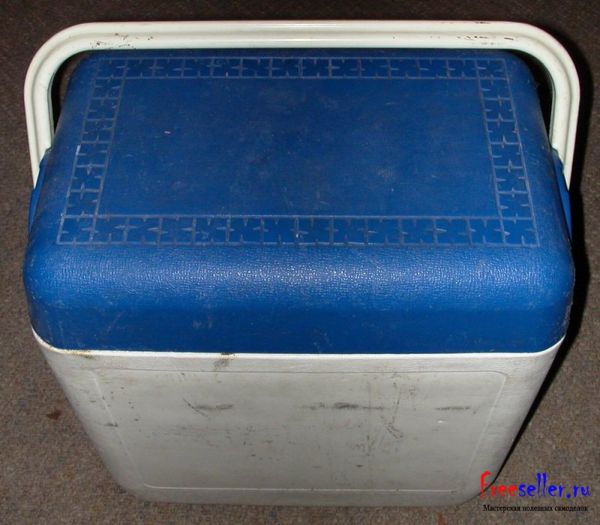

- Пластиковый бак с крышкой. (Пластиковая корзина или еще что-нибудь желательно с откидной крышкой, но не обязательно);
- Радиатор печки автомобильный;
- Шланги системы охлаждения;
- кулер компьютерный - 2шт.;
- насос трюмный (можно купить на ebay по цене меньше 10 долларов;
- вилка прикуривателя и провода;
- Болты, гайки, саморезы.

Материалы для изготовления самодельного портативного автокондциционера Материалы для изготовления самодельного портативного автокондциционера
Материалы для изготовления самодельного портативного автокондциционера

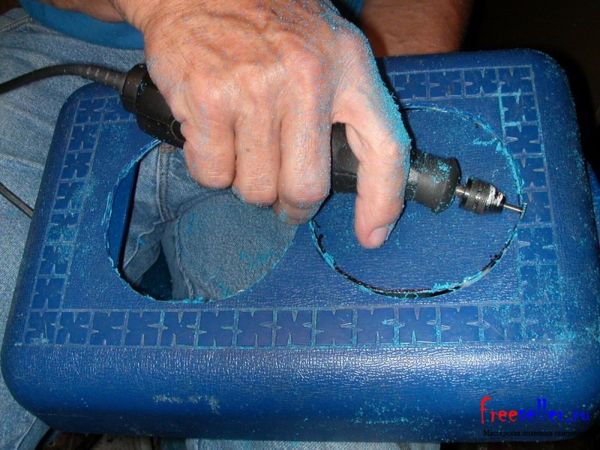

Размечаем отверстия на крышке пластикового бака под кулеры, и вырезаем с помощью ножа 2 дырки.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками
Изготовление портативного автокондиционера своими руками

С помощью саморезов, винтов или спец креплений закрепить 2 кулера на пластиковой крышке.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками
Изготовление портативного автокондиционера своими руками

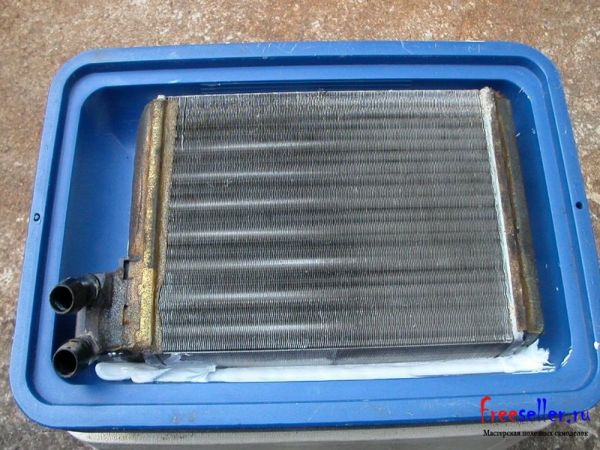

Смонтируйте к пластиковой крышке радиатор печки, сделать это очень просто, просто просверлите по краям несколько отверстий и закрепите радиатор с помощью болтов.

Радиатораможно закрыть пластиковой крышкой вырезанной из пластика.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками

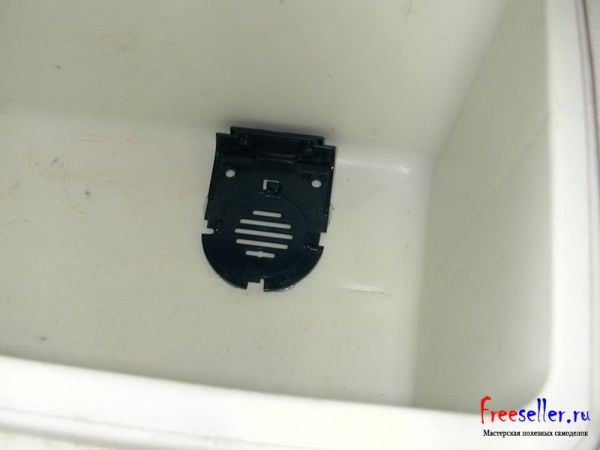

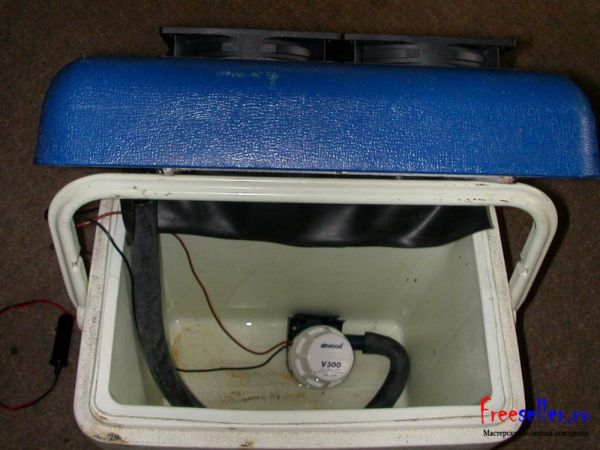

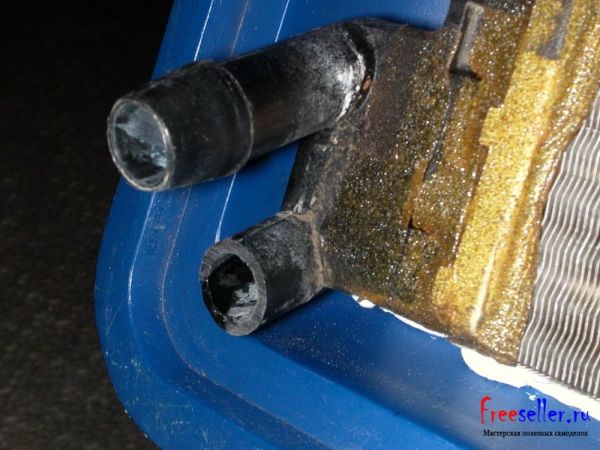

Смонтируйте трюмный насос на дне пластикового бака, и подключите с помощью шланга к 1 выводу на радиаторе печки.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками

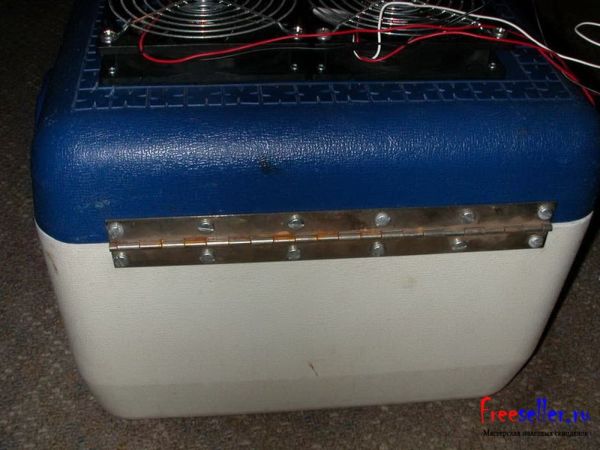

Если у пластикового бачка крышка не откидная не беда. делаем ее откидной с помощью рояльной петли.



Изготовление портативного автокондиционера своими руками

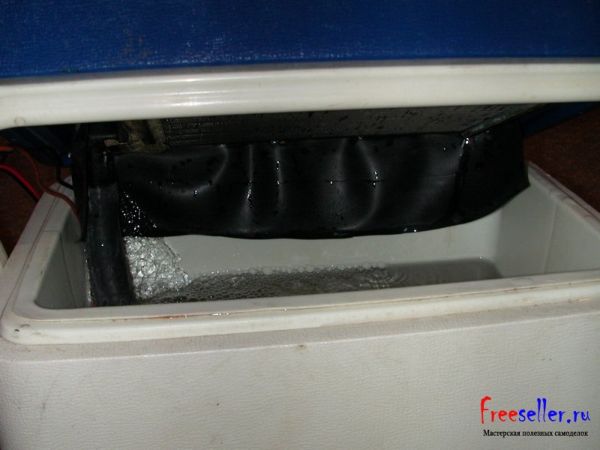

Для того чтобы вода при циркуляции через радиатор печки не просачивалась наружу пластикового контейнера, закрепили на крышку с помощью саморезов кусок резины.

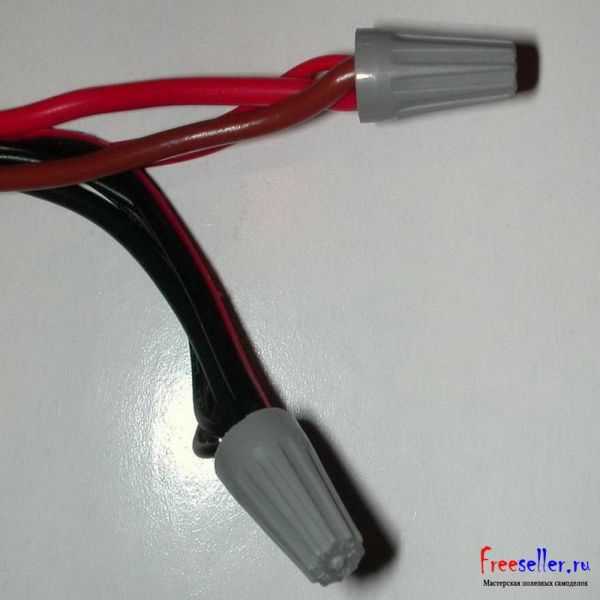

Изготовление портативного автокондиционера своими руками Подключение проводов.

Параллельно с помощью клеем соединить провода от кулеров и насоса к проводам вилки прикуривателя.



Изготовление портативного автокондиционера своими руками

Самодельный переносной кондиционер в сборе.



Изготовление портативного автокондиционера своими руками

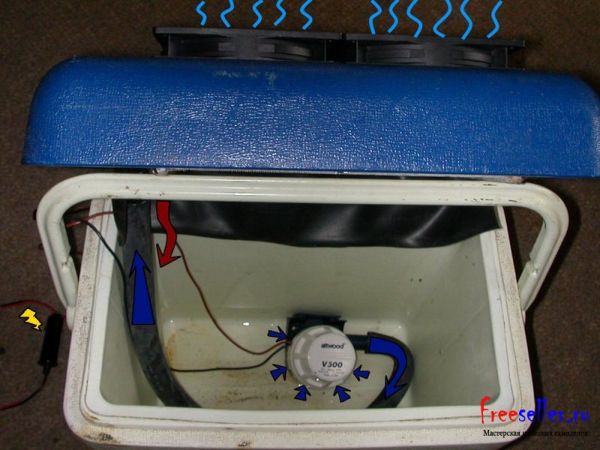

Принцип действия самодельного переносного автомобильного кондиционера описан на фото ниже.



Изготовление портативного автокондиционера своими руками

В контейнер заливается несколько литров холодной воды и опускается мешочек льда. Холодная вода закачивается в радиатор печки с помощью трюмного насоса, охлаждает его и спускается вниз в бачок самотеком.

2 кулера используя прохладу радиатора печки охлаждают воздух.

Использование самодельного переносного автомобильного кондиционера в машине. Работает от прикуривателя.



Самодельный портативный автокондиционер своими руками

Использование самодельного автомобильного переносного кондиционера в помещении. работает от аккумулятора, или от блока питания.



Самодельный портативный автокондиционер своими руками
