В современной технике для переноса грузов на стройках и предприятиях широко используются грузоподъемные механизмы, незаменимыми составными частями которых можно назвать простые механизмы. Среди них древнейшие изобретения человечества: блок и рычаг. Древнегреческий ученый Архимед облегчил труд человека, дав ему при использовании своего изобретения выигрыш в подъемный блок своими руками силе, и научил менять направление действия силы.

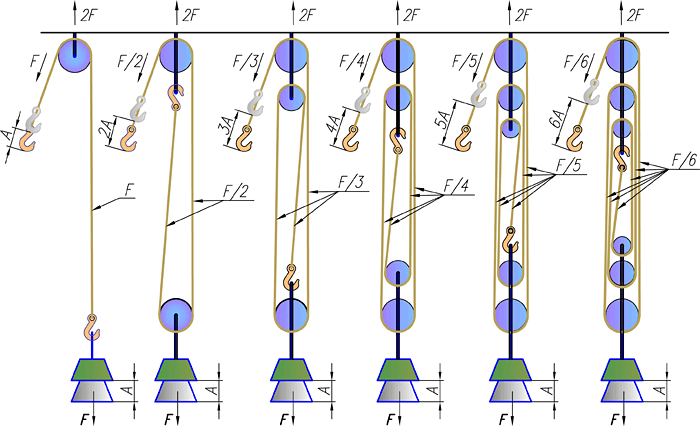

Блок - это колесо с желобом по окружности для каната или цепи, ось которого жестко прикреплена к стене или потолочной балке. Грузоподъемные устройства обычно используют не один, а несколько блоков. Система блоков и тросов, предназначенная для повышения грузоподъемности, называется полиспаст.

Подвижный и неподвижный блок - такие же древнейшие простые механизмы, как и рычаг. Уже в 212 г.до н.эры с помощью крюков и захватов, соединенных с блоками, сиракузцы захватывали у римлян средства осады. Сооружением военных машин и обороной города руководил Архимед.

Неподвижный блок Архимед рассматривал как равноплечий рычаг.
Момент силы, действующей с одной стороны блока, равен моменту силы, приложенной с другой стороны блока. Одинаковы и силы, создающие эти моменты.
Выигрыш в силе при этом отсутствует, подъемный но такой блок позволяет изменить направление действия силы, что иногда необходимо.

Подвижный блок Архимед принимал за неравноплечий рычаг, дающий выигрыш в силе в 2 раза. Относительно центра вращения действуют моменты сил, которые при равновесии должны быть равны.

Архимед изучил механические свойства подвижного блока и применил его на практике. По свидетельству Афинея, "для спуска на воду исполинского корабля, построенного сиракузским тираном Гиероном, придумывали много способов, но механик Архимед, применив простые механизмы, один сумел сдвинуть корабль с помощью немногих людей. Архимед придумал блок и посредством него спустил на воду громадный корабль".

Блок не дает выигрыша в работе, подтверждая "золотое правило" механики. В этом легко убедиться, обратив внимание на расстояния, пройденные рукой и гирей.

Спортивные парусные суда, как и парусники прошлого, не могут обойтись без блоков при постановке парусов и управлении ими. Современным судам нужны блоки для подъема сигналов, шлюпок.

Эта комбинация подвижных и неподвижных блоков на линии электрофицированной железной дороги для регулировки натяжения проводов.

Такой системой блоков могут пользоваться планеристы для подъема в воздух своих аппаратов.

Сможешь ли сообразить?
1. Через неподвижный блок перекинута веревка. Один конец ее прикреплен к поясу монтажника, а второй он тянет вниз с некоторой силой. Какова эта сила, если вес рабочего 700 Н? Трением в блоке и массой веревки пренебречь.

2. При проверке динамометром оказывается, что сила, удерживающая груз на неподвижном блоке, немного меньше силы тяжести груза, а при равномерном подъеме больше ее. Чем это объясняется?

3.Почему у подъемных строительных кранов крюк, который переносит груз, закреплен не на конце троса, а на обойме подвижного блока?


Ответы./ Но сначала подумай сам!/
