Чтобы автомобиль работал максимально эффективно и надежно, требуется слаженная работа всех его систем. Одну из ведущих ролей в этом вопросе занимает электропроводка.

Сегодня мы поговорим про схему электропроводки, которая используется на автомобилях ВАЗ 2110, изучим основные компоненты, рассмотрим разницу между инжекторными и карбюраторными версиями.

Жгуты, проводаЖгуты, провода

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.

Рассмотрим основные принципы проводки.

  1. Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.
  2. Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.
  3. Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.
  4. Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.
  5. ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.
  6. Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.

Карбюраторные модели

Первые версии модели ВАЗ 2110, которые начал выпускать отечественный завод, комплектовались исключительно карбюраторными двигателями. Только спустя некоторое время появились более современные инжекторные версии. Они объективно лучше. Но это не отнимает того факта, что у многих под капотом их десятки стоит карбюратор.

Есть ли существенные отличия в плане электросхемы между карбюратором и инжектором? Можно сказать, что нет. Системы у карбюратора используются практически полностью те же, что на более современной версии.

Часть салонной проводкиЧасть салонной проводки

Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. В подкапотном пространстве вы даже найдете идентичные штекеры.

Единственным нюансом перехода с карюратора на инжектор является необходимость установки дополнительной проводки от бензонасоса к бортовому компьютеру.

Инжектор

Помимо проводки, которая идентична у карбюратора и инжектора, последний дополнительно оснащен плавкими предохранителями, датчиками.

На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов (на карбюраторе его нет), система получается более сложной. Для ее ремонта требуется тщательно разобраться во всех компонентах и их расположении.

Проводка делится на салонную и подкапотную. Предлагаем вам ознакомиться со схемой проводки при виде сверху, а также разобраться, что какой элемент означает на этой схеме.

Схема электрооборудованияСхема электрооборудования

Номер компонента

Что означает

1.

Блок фара

2.

Датчик износа колодок на передних тормозах

3.

Выключатель фар заднего хода

4.

Электромотор вентилятора системы охлаждения мотора

5.

Клаксон или звуковой сигнал

6.

Мотородектор блокировки замка на передней правой двери

7.

Реле активации стеклоподъемников

8.

Предохранитель номиналом 8 А

9.

Стартер

10.

Аккумулятор

11.

Генератор

12.

Электромотор для омывателя лобового стекла

13.

Датчик уровня жидкости омывателя

14.

Моторедуктор блокировки замка передней левой двери

15.

Регулятор электростеклоподъемника передней левой двери

16.

Датчик уровня жидкости охлаждения

17.

Моторедуктор щеток лобового стекла (дворники)

18.

Рециркуляционный клапан

19.

Микромоторедуктор привода заслонки печки

20.

Электромотор печки

21.

Выключатель замка багажного отсека

22.

Регулятор стеклоподъемника передней правой двери

23.

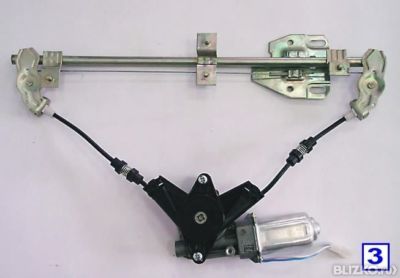

Моторедуктор стеклоподъемника передней правой двери

24.

Блок управления системой блокировки дверных замков

25.

Допрезистор электромотора печки

26.

Датчик уровня тормозной жидкости

27.

Моторедуктор стеклоподъемника передней левой двери

28.

Регулятор наружного освещения

29.

Комбинация приборов на панели

30.

Выключатель задних противотуманных фар

31.

Контрольная лампа противотуманок

32.

Контрольная лампа обогрева заднего стекла

33.

Выключатель обогрева заднего стекла

34.

Подрулевой регулятор (переключатель)

35.

Выключатель подсветки приборной панели

36.

Выключатель зажигания

37.

Монтажный блок

38.

Выключатель рециркуляционного клапана

39.

Регулятор отопителя

40.

Выключатель аварийки

41.

Лампа подсветки рычагом контроллеров отопителя

42.

Лампа подсветки бардачка

43.

Прикуриватель

44.

Блок индикации бортовой системы контроль

45.

Лампа подсветки пепельницы

46.

Выключатель тормозного сигнала

47.

Моторедуктор блокировки замка задней левой двери

48.

Регулятор стеклоподъемника задней левой двери

49.

Моторедуктор стеклоподъемника задней левой двери

50.

Розетка для подключения переносной лампы

51.

Часы

52.

Моторедуктор стеклоподъемника задней правой двери

53.

Регулятор стеклоподъемника задней правой двери

54.

Моторедуктор блокировки замка задней правой двери

55.

Боковой указатель поворотников

56.

Выключатель лампы подсветки стояночного тормоза

57.

Датчик ремня безопасности у водителя

58.

Плафон направленного света

59.

Плафон освещения салона

60.

Датчик температуры салона

61.

Выключатель в стойке передней двери

62.

Выключатель в стойке задней двери

63.

Наружный задний фонарь

64.

Внутренний задний фонарь

65.

Лампы подсветки номерного знака

66.

Лампа подсветки багажного отсека

Поиск неисправностей

Поиск любой неисправности проводки всегда начинается с контактов.

Чтобы проверить состояние контактов, необходимо тщательно проинспектировать провода, входящие в жгут системы. Делается это разными методами. А именно:

  • Проверка визуальной целостности;
  • Проверка прибором сопротивлений;
  • Инспекция надежности, целостности контактов и пр.

Особое внимание уделите высоковольным проводам. На них ложится большая ответственность для обеспечения работоспособности всего энергозависимого оборудования. Но при этом находятся они в достаточно неблагоприятной среде. Вот почему частой причиной отказа того или иного устройства становится проблема с проводкой.

Есть несколько основных признаков неисправности в высоковольтных проводах:

  • При работе радио слышны шумы, которых ранее не было;
  • При движении автомобиль периодически дергается;
  • Повышаются показатели расхода топлива;
  • Двигатель начинает захлебываться при небольших оборотах;
  • Токсичность выхлопа существенно повышается.

Меры профилактики

Если вы заметили или заподозрили, что с электропроводкой возникли какие-то проблемы, воспользуйтесь мультиметром для проверки сопротивлений высоковольтников. Делается это следующим образом:

  • Черный провод вставляется в левое отверстие;
  • Красный провод устанавливается посередине;
  • Мультиметр включается в положение синей двадцатки;
  • Щупы между собой замыкаются;
  • Если мультиметр показывает, что сопротивление нулевое, тогда с высоковольтниками все хорошо;
  • Если стрелка указывает на 1, тогда сопротивление является выше нормы. Это говорит о том, что поврежденный провод подлежит обязательно замене.

Полезный мультиметрПолезный мультиметр

Золотые правила

Есть два основных правила, связанных с проверкой и заменой высоковольтных проводов электросхемы вашего ВАЗ 2110. Обязательно опирайтесь на них.

  1. Разные провода могут показывать разное сопротивление. Это обусловлено разницей в длине. Потому берите во внимание подсказки из руководства по эксплуатации, где указаны нормальные показатели сопротивления того или иного высоковольтника.
  2. Под капотом всегда наблюдается агрессивная среда, которая может привести к выходу из строя одного из высоковольтников. Но если повышенное сопротивление выдает один провод, менять все равно нужно все. Поскольку со временем остальные тоже дадут сбой, если один из них уже пострадал.

Прежде чем пытаться своими руками поменять или починить проводку, обязательно отключите минусовую клемму от аккумулятора. Невероятно важное правило, о котором никогда нельзя забывать.
