Форсунки Common rail

Система Common rail известна с середины прошлого века, но практическое применение на автомобилях началось в 1997 году. Основное отличие этой системы от механического впрыска топлива заключается в электрическом управлении форсунками. Во многом эта система сходна с традиционным бензиновым инжектором с распределенным впрыском.

Устройство и принцип работы системы Common Rail

Система состоит из:

  • различных датчиков, определяющих время впрыска, количество топлива и другие параметры;
  • блока управления;
  • электрического подкачивающего насоса, обеспечивающего бесперебойное снабжение соляркой топливного насоса высокого давления (ТНВД);
  • топливного фильтра;
  • электрического ТНВД, работа которого не зависит от количества оборотов двигателя;
  • рампы (топливный аккумулятор);
  • форсунок с электрическим управлением.

Как работает система Common rail

Вся система тщательно сбалансирована, благодаря чему происходит более точное дозирование топлива. На некоторых автомобилях используется многократная подача топлива в течение одного такта двигателя. Это позволяет еще сильней снизить токсичность выхлопа и обеспечить увеличение мощности мотора.



Датчики поставляют блоку управления информацию о режиме работы двигателя, фазах газораспределения, положении коленчатого вала, положении педали газа, температуры мотора. На основании этих данных блок управления определяет оптимальное давление в топливной рампе, регулирует его с помощью изменения режима работы ТНВД и вычисляет количество, время подачи и количество впрысков топлива. После чего подает управляющий сигнал на форсунки, которые и обеспечивают впрыск необходимого количества топлива в заданное время.



Как устроены форсунки

В отличие от форсунок бензинового инжектора, которые работают при давлении в 2 – 5 атмосфер, минимальное рабочее давление форсунок Common rail составляет 250 атмосфер, а максимальное достигает тысячи атмосфер. Управление клапаном подачи топлива при таких давлениях требует серьезного усилия, а чем выше усилие, тем крупней исполнительный механизм и больше инерционность системы. Чтобы снизить инерционность и повысить быстродействие работы форсунок, в них использована схема, благодаря которой усилие, прижимающее иглу к седлу клапана и усилие отталкивающее иглу от седла, равнозначны. Это позволяет снизить необходимое для изменения положения иглы усилие и сделать всю систему менее инерционной, а значит, более быстродействующей.

Устройство форсунки Common rail

Современные форсунки Common rail не только обеспечивают подачу топлива в необходимых количествах, но и сообщают блоку управления о своем состоянии. Благодаря этому блок управления эффективней регулирует подачу топлива. Часть форсунок оснащают электромагнитным приводом, другую часть пьезоэлектрическим. По эффективности оба вида форсунок одинаковы. Разница в том, что детали для ремонта электромагнитных форсунок достать гораздо легче и дешевле, чем для пьезоэлектрических.

Как чистить и ремонтировать форсунки Common Rail своими руками



Сложность самостоятельно прочистки форсунок заключается в том, что они составляют единое целое с остальными элементами системы питания двигателя, поэтому любое изменение характеристик форсунки вызывает неправильную работу всей системы. Поэтому после чистки форсунок необходимо с помощью специального устройства перепрограммировать блок управления, чтобы компенсировать изменение работы форсунок. Поэтому любые работы, связанные с чисткой и ремонтом форсунок должны проводиться в условиях специализированной мастерской. Ведь проверить работу форсунок можно только с помощью специального стенда. Стенд покажет, насколько работа форсунок соответствует подаваемым на них сигналам. Также с помощью стенда определяют качество распыления топлива. Поэтому выполнить проверку в домашних условиях невозможно.

Стенд для проверки форсунок Common rail

Регулярная проверка и чистка форсунок в условиях специализированной мастерской продлевает срок их службы до 150 – 250 тысяч километров. Средняя стоимость комплекта форсунок Common rail начинается с 30 тысяч рублей. Попытки сэкономить 1 – 2 тысячи на профессиональной промывке или ремонте, приведут к резкому сокращению срока службы форсунок и необходимости покупки стенд для форсунки common rail своими руками нового комплекта.

Как подобрать и установить новые форсунки

При подборе форсунок необходимо учитывать тип и комплектацию топливной системы. Помочь в этом могут онлайн-каталоги и поиск по VIN-коду. Учитывая стоимость новых форсунок, желательно доверить их выбор тому же мастеру, который будет устанавливать их на автомобиль. Для установки форсунок недостаточно просто выкрутить старые и вкрутить на их место новые форсунки. Необходимо с помощью специального оборудования прописать новые форсунки и их параметры в памяти блока управления. Без этого добиться хороших показателей мощности, приемистости, токсичности выхлопа и расхода топлива, невозможно.

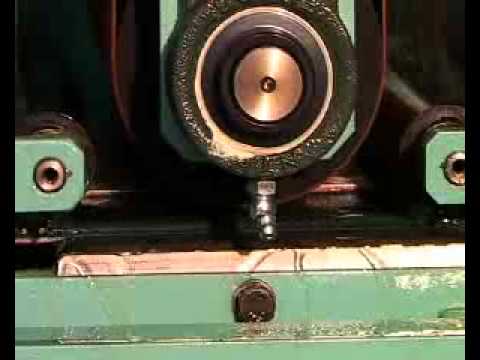

Видео - Регулировка форсунки Common Rail


Источник: http://vipwash.ru/toplivnaya-sistema/forsunki-common-rail
