Стенд для регулировка фар своими руками

Добавлено: 13.08.2017, 05:33 / Просмотров: 62385

Любому водителю известно, что комфортное управление автомобилем в темное время суток возможно только при условии правильной регулировки фар. Если регулировка угла наклона фар выполнена неверно или не выполнена вообще, то водители машин, едущих по встречной полосе, с большой долей вероятности будут ослеплены рассеянным световым потоком. В такой ситуации значительно возрастает вероятность лобового столкновения во время встречного разъезда автомобилей. Кроме того, снижение эффективности работы фар существенно уменьшает зону видимости, создавая потенциальную угрозу возникновения дорожно-транспортного происшествия.

Когда нужно регулировать

Регулировка нужна после замены фарыРегулировка нужна после замены фары

В процессе езды по дорожному покрытию автомобиль неизбежно наезжает на различные неровности дороги. Вследствие этого через некоторое время заводская регулировка оптики сбивается и нуждается в корректировке.

Помимо этого, угол наклона фар обязательно должен регулироваться в случае возникновения одного из описанных ниже событий:

  • Установка новой фары, лампы или ее отражателя.
  • Монтаж противотуманных фар.
  • Возникновение ДТП, в результате которого была повреждена передняя часть кузова транспортного средства.
  • Установка новых элементов подвески или проведение работ, связанных с их ремонтом.
  • Замена дисков или резины.

Как осуществляется регулировка

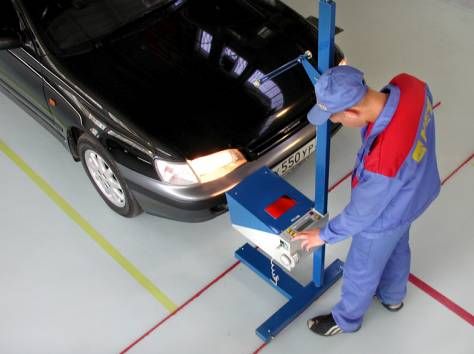

С помощью профессионального оборудованияС помощью профессионального оборудования

Конечно, процедуру регулировки направления светового пучка лучше всего производить на СТО. Недостаток этого метода в том, что за регулировку фар, как и за любую другую услугу, которую оказывают СТО, нужно будет заплатить определенную сумму денег. Не следует забывать и о существенном преимуществе метода. Оно заключается в том, что станции технического обслуживания в своем распоряжении имеют профессиональное оборудование и стенды. Благодаря такой регулировке световой поток, который создают фары вашей машины, будет правильно распределен по проезжей части и по краям обочины.

Для экономии семейного бюджета осуществить данную процедуру можно самостоятельно. Ниже описаны действия, которые надо выполнить в этом случае.

Оптика должна быть чистой и без дефектовОптика должна быть чистой и без дефектов

Подготовка автомобиля. Для правильной настройки фар автомобиль должен пройти обязательную предварительную подготовку, состоящую из нескольких простых действий. Обтекатели головной оптики следует очистить от мусора и пыли, после чего их нужно протереть сухой тряпкой. На поверхности линз и отражателей не должно быть дефектов, которые могут препятствовать правильному формированию светового потока. Все шины должны иметь одинаковый размер и давление, соответствующее рекомендациям завода-изготовителя, указанным в руководстве по эксплуатации автомобиля. Топливный бак необходимо заполнить топливной смесью как минимум на 50%. Автомобиль нужно загрузить таким образом, чтобы его вес соответствовал весу, при котором осуществляется его ежедневная эксплуатация. При этом необходимо следить за тем, чтобы на какой-либо оси не образовался перегруз.

Подготовка площадки. Для того чтобы процедура регулировки фар была проведена своими правильно, транспортное средство должно стоять на ровной горизонтальной площадке. Для обеспечения дополнительной фиксации под колеса автомобиля рекомендуется установить противооткатные упоры.

Схема регулировкиСхема регулировки

Подготовка контрольного экрана. В качестве стенда, на котором будет начерчена схема регулировки фар автомобиля, проще всего использовать ровную стену, однако в случае необходимости ее можно заменить гаражными воротами или листом фанеры.

Процесс составления схемы выглядит следующим образом:

  • Транспортное средство вплотную подгоняется к стене.
  • Отмечается точка, соответствующая центру транспортного средства.
  • Две другие точки наносятся таким образом, чтобы они соответствовали центральной оси ламп головной оптики.
  • Автомобиль отгоняется от стены на расстояние 5–7,5 метров (в зависимости от марки автомобиля).
  • Через три заданные точки проводятся вертикальные линии «А», «О», «В».
  • Чертится горизонтальная линия «1», которая должна проходить через вышеозначенные контрольные метки.
  • Горизонтальная линия «2» располагается ниже первой на расстоянии от 5 до 7,5 см. (в зависимости от марки машины).
  • Точки «Е» указывают место пересечения прямых «В» и «А» с прямой «2».

Регулировка фар. Процедура регулировки фар состоит из нескольких простых действий, выполнение которых не займет много времени даже у человека, впервые этим занимающегося.

Ближний и дальний светБлижний и дальний свет

  1. Включается ближний свет.
  2. Одна из фар прикрывается куском плотной материи или любым другим подходящим материалом.
  3. При помощи регулировочных винтов, которые чаще всего расположены на внутренней поверхности фар, световой пучок корректируется таким образом, чтобы центральная точка его верхней границы совпадала с точками «Е» на построенной схеме. Из этих же точек должен выходить и наклонный луч, который отвечает за освещение правой обочины.
  4. Регулировка второй фары осуществляется также.

Регулировочные винтыРегулировочные винты

Как видно, самостоятельная регулировка фар является несложным процессом, не занимающим много времени и не требующим специального оборудования.

Если данная статья не ответила на все интересующие вас вопросы, то смотрите видео, в котором детально показана регулировка фар.

Видео

Принцип регулировки фар показан в видеоматериале:
